ڈرائیو گھرنی

XAN تمام معیاری ڈرائیو گھرنی پر کم سے کم 5 سالہ وارنٹی کی ضمانت دیتا ہے۔ سطح کی ربڑ کی پرت کا تشکیل کا طریقہ وولکنائزڈ ربڑ کا احاطہ ہے۔ ڈرائیو گھرنی کی سطح کے ربڑ کی پرت کی موٹائی 16 ملی میٹر سے کم نہیں ہوگی ، اور ڈرائیو رولر کی سطح کے ربڑ پرت کی سختی 70 ساحل سے کم نہیں ہوگی۔

انکوائری بھیجیں۔پی ڈی ایف ڈاؤن لوڈ کریں۔

مصنوعات کی وضاحت

پروسیسنگ اور مینوفیکچرنگ ٹکنالوجی اور ژن انینگ ڈرائیو گھرنی کی مواد

1. سلنڈر کو کاربن ڈائی آکسائیڈ گیس شیلڈڈ ویلڈنگ اور ڈوبے ہوئے آرک ویلڈنگ کے ذریعہ ویلڈیڈ کیا جاتا ہے ، اور تناؤ کو ختم کرنے کے لئے سارا جسم بھٹی کو اینیل کیا جاتا ہے۔ وہیل ہاؤسنگ اور شافٹ کے مابین رابطے کو یقینی بنانے کے لئے اندرونی سوراخ کو بور کرنا۔

2. زن انینگ کی ڈرائیو گھرنی شافٹ اعلی معیار کی 45 اسٹیل سے بنا ہے ، جو کھردری موڑ اور الٹراسونک خامی کا تجربہ کیا جاتا ہے ، پھر بجھایا جاتا ہے اور غصہ ہوتا ہے ، اور پھر ٹھیک مڑ جاتا ہے اور زمین۔

3. ڈھول کے معیار کو یقینی بنانے کے ل all ، تمام ڈرموں کا مکمل معائنہ کیا جانا چاہئے ، اور ڈھول کے ہر ویلڈ کے معیار کا معائنہ UT اور آرکائو کے ذریعہ کرنا چاہئے۔ نیچے دیئے گئے ویلڈز کو رنگنے کے ذریعہ معائنہ کرنے کی ضرورت ہے۔ اگر کوئی نقائص ہیں تو ، انہیں کاربن آرک گوگنگ کے ساتھ وقت کے ساتھ ہٹا دیا جانا چاہئے اور پھر دوبارہ ویلڈیڈ ہونا چاہئے۔

4. ہموار آپریشن کو یقینی بنانے کے ل the ، ڈھول کو مستحکم بیلنس ٹیسٹ اسٹینڈ کے ذریعے بھی ڈال دیا گیا ہے ، اور معیاری تقاضوں کے مطابق سخت توازن کے ٹیسٹ کیے گئے ہیں۔ جامد توازن کا تجربہ G40 کی سطح کے مطابق کیا جاتا ہے۔

5. ہماری کمپنی ژن انینگ کی ڈرائیو گھرنی پر خامی کا پتہ لگانے کے لئے الٹراسونک خامی ڈٹیکٹر کا استعمال کرتی ہے۔

گھرنی کاسٹنگ ربڑ

1. تمام ڈرائیو گھرنی کی سطح پریزمیٹک کاسٹ ربڑ سے بنی ہے۔ سطح کی ربڑ کی پرت وولکنائزڈ ربڑ کو ڈھانپنے سے تشکیل دیتی ہے۔ سطح کی ربڑ کی پرت کی موٹائی 14 ملی میٹر سے کم نہیں ہے ، اور سطح کے ربڑ کی پرت کی سختی ساحل 70 ڈگری سے کم نہیں ہے۔

2. ڈرائیو گھرنی کی سطح ہموار ہے اور گلو سے ڈھکی نہیں ہے۔

3. چپکنے والی پرت کی ضمانت دی گئی ہے کہ وہ نقائص سے پاک ہوں جیسے ڈیلیمینیشن اور چھالے۔ اوپر گلو اور نیچے گلو کی جسمانی اور مکینیکل خصوصیات GB10595-2017 میں متعلقہ ضوابط کی تعمیل کرتی ہیں۔

ڈھول جمع ہونے کے بعد ، بیرونی دائرے کی شعاعی رن آؤٹ رواداری نیچے دیئے گئے جدول میں موجود ضروریات کی تعمیل کرے گی۔

یونٹ ： ایم ایم

پللیڈ		200 ～ 800	1000 ～ 1600	1800
شعاعی سرکلر رن آؤٹ رواداری	نان لیگنگ پلنی گھرنی	0.6	1.0	1.5
شعاعی سرکلر رن آؤٹ رواداری	پسماندگی گھرنی	1.1	1.5	2.0

گھرنی بیرنگ فگ یا ایس کے ایف بیرنگ ہیں۔

ڈھول کے بیرونی دائرے کے ڈھول ریڈیئل رن آؤٹ کے اہم تکنیکی پیرامیٹرز

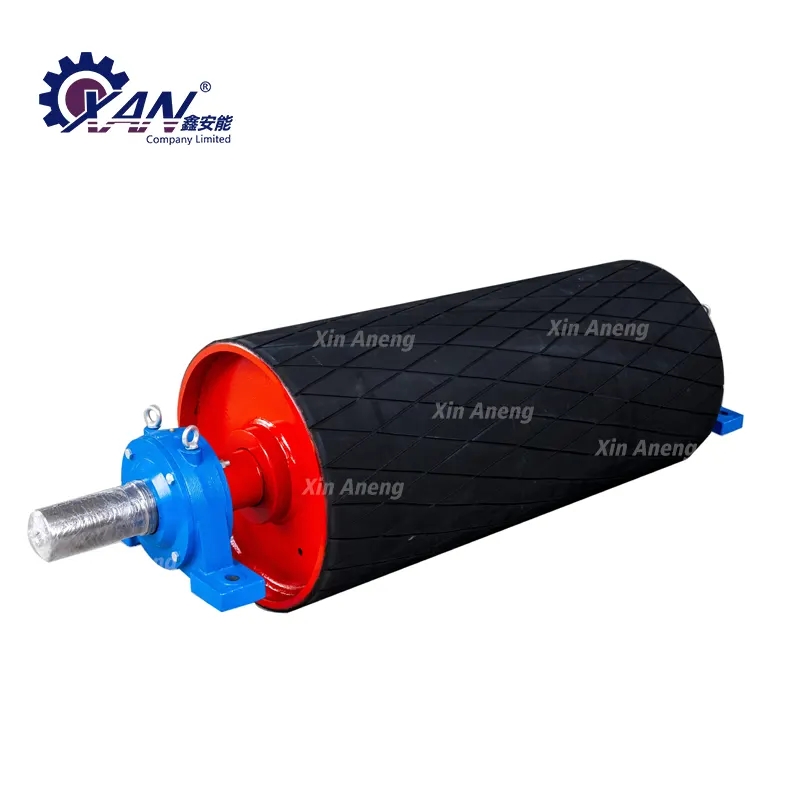

دم موڑنے والی گھرنی

φ≤800 ملی میٹر ≤1.05 ملی میٹر

φ ＞＞ 800 ملی میٹر ≤1.40 ملی میٹر

ڈرائیو گھرنی

φ≤800 ملی میٹر ≤1.05 ملی میٹر

φ ＞＞ 800 ملی میٹر ≤1.40 ملی میٹر

ڈرائیو گھرنی کی تصریح

B	D	A	L	L1	L2	K	M	N	Q	P	H	h	HL	d	B1	ڈی ایس	رولنگ محور 承	چمقدار رول 筒	ربڑ پر رول کریں 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

ہماری فیکٹری:

ہماری کمپنی کے پاس کوالٹی انشورنس کا ایک جامع نظام ہے۔ پروڈکشن شروع ہونے سے پہلے ، ہم اس منصوبے کے لئے کوالٹی انشورنس کا ایک جامع منصوبہ پیش کریں گے۔ اس منصوبے میں کوالٹی اشورینس کے طریقہ کار ، تنظیمی طریقے ، شامل اہلکاروں کی قابلیت ، اور منصوبے کے معیار جیسے ڈیزائن ، خریداری ، مینوفیکچرنگ ، ٹرانسپورٹیشن ، تنصیب ، کمیشننگ ، اور بحالی جیسے تمام سرگرمیوں کے لئے کنٹرول شامل ہیں۔ ہمارے پاس کوالٹی اشورینس کی سرگرمیوں کے لئے ذمہ دار اہلکار وقف ہیں۔

ہمارا کوالٹی انشورنس پلان بنیادی طور پر مندرجہ ذیل نکات کی وضاحت کرتا ہے:

1. سامان کا استعمال اور کنٹرول ؛

2. خریدی گئی سازوسامان یا مواد کا کنٹرول ؛

3. مواد کا کنٹرول ؛

4. خصوصی عمل کا کنٹرول ؛

5. پر سائٹ کی تعمیر کی نگرانی ؛

6. قابلیت کے گواہ پوائنٹس اور نظام الاوقات۔
