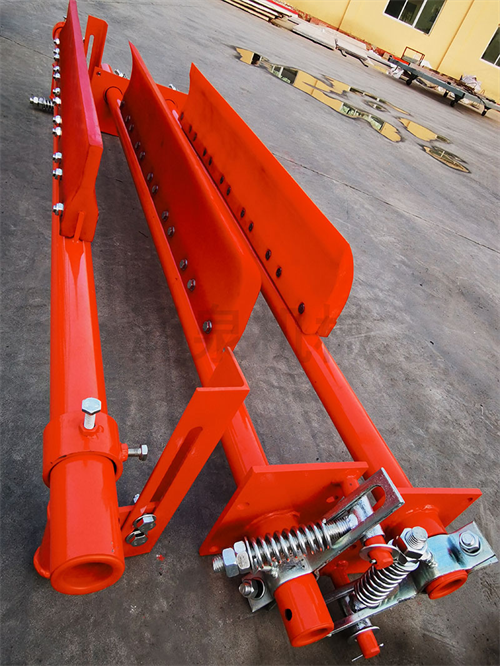

بیلٹ کنویئر اینٹی آرم کاؤنٹر ویٹ ڈبل لین کلینر ایک نئی قسم کا کلینر ہے ، جس میں مستحکم کارکردگی ، صفائی کے اچھ effect ے اثر ، اور آسانی سے بے ترکیبی اور اسمبلی کی خصوصیات ہیں۔
کنویر کلینر میں فکسڈ پلنی بلاک ، تار رسی ، جڑنے والی چھڑی ، ربڑ کھرچنی اسمبلی ، کاؤنٹر ویٹ ، اسپلٹ سلائیڈنگ بیئرنگ ، میٹل کھرچنی اسمبلی اور دیگر اجزاء شامل ہیں ، اور مندرجہ ذیل ہر جزو اور اس کے فنکشن کا ایک مختصر تعارف ہے۔
1. کنویر بیلٹ
کنویر بیلٹ کنویر کا ایک اہم حصہ ہے ، کنویر میں کنویر بیلٹ کی قیمت پورے سامان کی قیمت کا 30 ٪ ~ 50 ٪ ہے ، اور کچھ مخصوص کام کے حالات میں کنویر بیلٹ کو لباس مزاحمت ، گرمی کی مزاحمت ، شعلہ ریٹارڈینٹ ، تیل کی مزاحمت اور اوزون مزاحمت کی خصوصیات کی ضرورت ہوتی ہے۔ کنویر کے آپریشن کے دوران ، کنویر بیلٹ پر بوجھ انتہائی پیچیدہ ہے ، اور یہ طول بلد تناؤ کے تناؤ کے علاوہ رولر اور رولر کے ذریعہ موڑنے والے تناؤ کے تابع ہے۔ زیادہ تر بیلٹ کو نقصان پہنچا ہے اور کام کی سطح اور کناروں پر پھاڑنے اور پھاڑنے ، خرابی ، پھاڑنا ، اور بڑے ، تیز مواد کے اثرات کی وجہ سے چھیلنا۔ کلینر کے ڈیزائن میں ، زیادہ سے زیادہ کنویر بیلٹ کو پہنچنے والے نقصان سے بچنے کے لئے صاف ستھرا بلاک مواد کا انتخاب کرنا ضروری ہے۔ کنویر بیلٹ کو ان کے حصوں کے طور پر تفصیل سے بیان نہیں کیا گیا ہے۔
2. سادہ رول
رولر گروپ بیلٹ کنویر کا ایک اہم جزو ہے ، اور کنویر میں ادا کردہ کردار کے مطابق ، رولر کو دو قسموں میں تقسیم کیا جاسکتا ہے: ٹرانسمیشن رولر اور الٹ رولر۔ ڈرائیو ڈرم کا کام ڈرائیو کے ذریعہ فراہم کردہ ٹارک کو کنویر بیلٹ میں منتقل کرنا ہے۔
ریورسنگ رولر سادگی میں کنویر کے اختتام پر کنویر بیلٹ کی سمت ، ٹرانسمیشن گھرنی کے ریپنگ زاویہ کو بڑھانے کی رہنمائی ، اور تناؤ کے آلے کی رہنمائی شامل ہے۔ کلینر کے ڈیزائن میں ، یہ ہیوی ڈیوٹی بیلٹ کنویر کے ہیڈ ڈرائیو رولر کے لئے ہے ، اور رول کی جسامت کنویر بیلٹ کی چوڑائی اور کلینر کی چوڑائی کا تعین کرتی ہے ، جس کا کلینر کے ڈیزائن میں ایک خاص رہنما کردار ہے۔ ڈھول کو بھی کلینر حصے کے طور پر تفصیل سے بیان نہیں کیا گیا ہے۔
3. ایک مقررہ گھرنی بلاک
فکسڈ پلنی گروپ تین پلوں پر مشتمل ہے ، پہلا ایک ریورسنگ کا کردار ادا کرتا ہے ، اور دوسری اور تیسری پلیاں فاصلے کو ایڈجسٹ کرنے کا کردار ادا کرتی ہیں تاکہ کاؤنٹر ویٹ کو مناسب پوزیشن میں رکھا جاسکے۔
4. تار رسی
تار رسی ایک اہم عنصر ہے جو کاؤنٹر ویٹ اور منسلک چھڑی کو جوڑتا ہے۔
5. ایک جڑنے والی چھڑی
جڑنے والی چھڑی ایک اہم عنصر ہے جو تار کی رسی ، ربڑ کھرچنی اور دھات کے کھرچنے کو جوڑتا ہے ، جو اوپری اور نچلے حصوں کو مربوط کرنے میں اپنا کردار ادا کرتا ہے۔
6. ربڑ کھرچنی اسمبلی
ربڑ کھرچنے والی اسمبلی میں ایک ہی تصریح کے چار ربڑ کے کھرچنے ، ایک ربڑ کھرچنی شافٹ ، کھرچنی والی نشست ، کھرچنی والی نشست کا ایک فکسنگ بولٹ اور کھرچنی شافٹ ، ربڑ کھرچنے کا ایک فکسنگ بولٹ اور کھرچنی والی نشست ، ایک ربڑ کھرچنی پسلی ، اور ربڑ کھرچنے والی سر نٹ شامل ہے۔ ربڑ کھرچنی اسمبلی مجموعی کلینر کا ایک اہم جز ہے۔
7. کاؤنٹر ویٹ
ربڑ کے کھردری کی دبانے والی قوت کاؤنٹر وائٹس کے دو سیٹوں کے ذریعہ فراہم کی جاتی ہے ، ہر ایک میں کاسٹ آئرن کے چار ٹکڑوں پر مشتمل ہوتا ہے جس میں دس کلوگرام وزن ہوتا ہے اور کاسٹ آئرن کے دو ٹکڑے پانچ کلوگرام وزن کے ساتھ ہوتے ہیں۔
8. تقسیم سلائیڈنگ
اسپلٹ سلائڈنگ بیئرنگ رولنگ بیئرنگ کے مقابلے میں انسٹال کرنا آسان ہے ، جو کلینر کے اسمبلی عمل میں سہولت لاتا ہے ، اور اس میں ایک بڑی طاقت ہوتی ہے ، اور اس کا کام کا حصہ اکثر کسی بڑے زاویہ پر نہیں جاتا ہے ، اور چکنا کرنے والے کو بھرنا زیادہ آسان ہوتا ہے۔
9. ایک دھات کھرچنی اسمبلی
میٹل کھرچنے والی اسمبلی میں M13 سے بنی لباس مزاحم اسٹیل کا ایک ٹکڑا ، ایک دھات کا کھرچنے والا ہولڈر ، ایک دھات کا کھرچنے والا شافٹ ، ایک کمپریشن بار ، ایک کمپریشن موسم بہار ، ایک کمپریشن اسپرنگ شافٹ ، کھرچنی نشست کے لئے ایک فکسنگ بولٹ اور کھرچنی شافٹ کے لئے ایک سیٹ سکرو ، اور کمپریشن بار اور دھات کے کھرچنے والے شافٹ کے لئے ایک سیٹ سکرو ہوتا ہے۔
